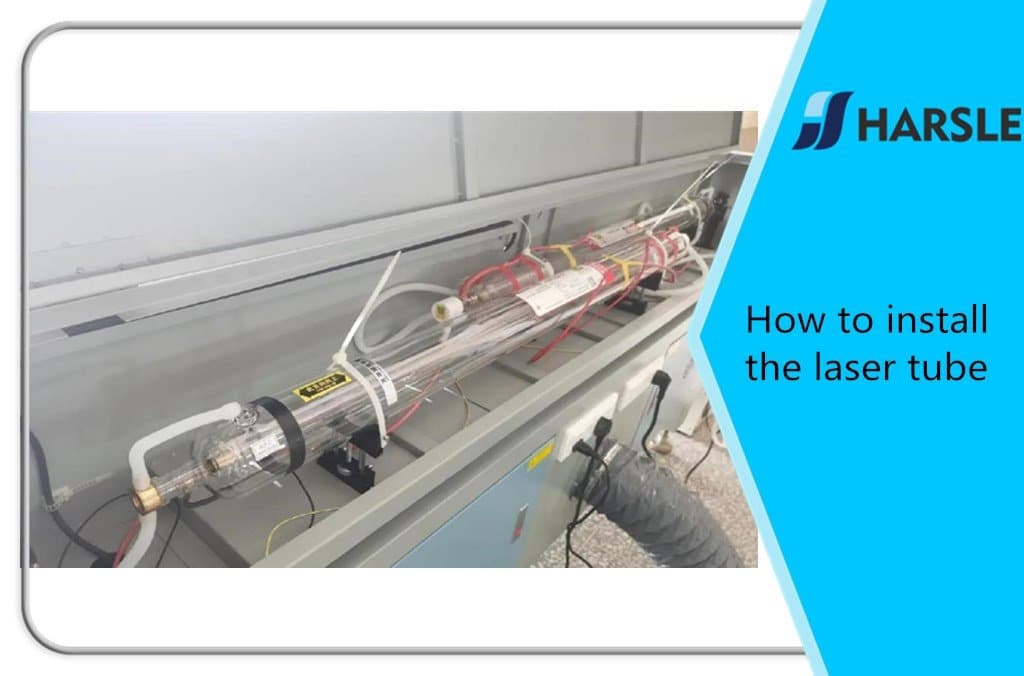

Как установить лазерную трубку
Одиночная головка с двойной головкой станок для лазерной резки
Лазерная трубка - важная часть лазерное оборудование. Когда лазерная трубка используется в течение определенного периода времени, происходит старение. Необходимо вовремя заменить новую лазерную трубку, чтобы не повлиять на нормальную работу. Ниже будет рассказано, как правильно заменить и установить лазерную трубку.
Требования к установке (электричество, водяное охлаждение, окружающая среда)
- Потребляемая мощность
Система должна работать от сети переменного тока 220-240 В / 50 Гц. Для лазерной трубки и высоковольтного источника питания требуются блоки питания на 3А и 5А соответственно. Если напряжение в электросети сильно колеблется, используйте стабилизатор тока!
- Требования к водяному охлаждению
Чиллер требует использования дистиллированной или деионизированной воды. Рекомендуется использовать чиллер с напором не менее 5 метров, расходом не менее 7 л / мин и холодопроизводительностью не менее 5084 БТЕ / ч.
- Требования к окружающей среде
В помещении, защищенном от пыли, источник высокого напряжения, его задняя часть и охлаждающее отверстие чиллера должны находиться на достаточном расстоянии для вентиляции и работать при температуре 15-30 ℃ и влажности 30-60%. .
Программа установки
Выберите подходящий источник питания лазера, подключите положительный и отрицательный электроды лазерной трубки, выходной конец лазера является отрицательным электродом, а другой конец - положительным электродом. Перед подключением положительной клеммы снимите защитную крышку высоковольтной изоляции, ослабьте резьбовую крышку металлического фланца, намотайте металлический сердечник муфты высоковольтного кабеля по часовой стрелке прямо на резьбовую крышку и плотно закрепите, установите высоковольтный кабель и используйте изоленту, чтобы прикрепить высоковольтный кабель к лазеру. Одновременно закрепите защитный кожух высоковольтной изоляции на внешней стенке трубы. После долгой работы пыль будет накапливаться возле анода высокого напряжения, что повлияет на эффективность использования. Рекомендуется регулярно удалять пыль, поглощенную защитным кожухом высоковольтной изоляции.
Обратите внимание на температуру и расход охлаждающей воды во время работы. Максимальная температура воды не должна быть выше 35 ° C и поддерживаться ниже 30 ° C. Если температура воды слишком высока, вовремя остановите машину и замените охлаждающую воду. Минимальная температура воды не должна быть ниже 5 ℃. Пожалуйста, слейте охлаждающую воду, если температура ниже 0 ℃. Замерзание воды вызовет взрыв лазерной трубки. Скорость потока охлаждающей воды должна быть выше 7 л / мин, и скорость потока должна быть фиксированной. Плохое охлаждение приведет к изменению точечного режима лазерной трубки, что приведет к нестабильному выходу и снижению мощности.
Во время отладки избегайте загрязнения выходного окна лазерной трубки. При диммировании не позволяйте дыму, создаваемому деталью, загрязнять внешнюю поверхность выходного зеркала резонатора, чтобы не вызвать падение мощности лазера. Если загрязнение уже есть, используйте спиртовой ватный диск для вращения в том же направлении и осторожно протрите внешнюю поверхность окна.
Точки опоры лазерной трубки расположены примерно на 1/4 на каждом конце лазерной трубки. Небольшой угол поворота точек механической опоры лазерной трубки можно отрегулировать в соответствии с требованиями положения опоры лазерной трубки для достижения наилучшего выходного эффекта. Или в соответствии с фактическим использованием машины. Правильно отрегулируйте левое и правое расстояние от точки опоры.
